Plongeons ensemble dans l’univers fascinant des transformateurs, ces appareils souvent discrets mais indispensables qui permettent à l’énergie électrique de voyager, de se transformer et de s’adapter à nos besoins. Que vous soyez curieux, étudiant, technicien ou simplement intéressé par la manière dont l’électricité est distribuée et utilisée, ce guide vous expliquera de façon claire et progressive le principe de fonctionnement des transformateurs, leur construction, leurs pertes, leurs tests, et les nombreuses applications qui en découlent. Je vous propose un parcours étape par étape, agrémenté d’exemples concrets, de tableaux comparatifs et de listes pratiques pour rendre le contenu accessible et utile.

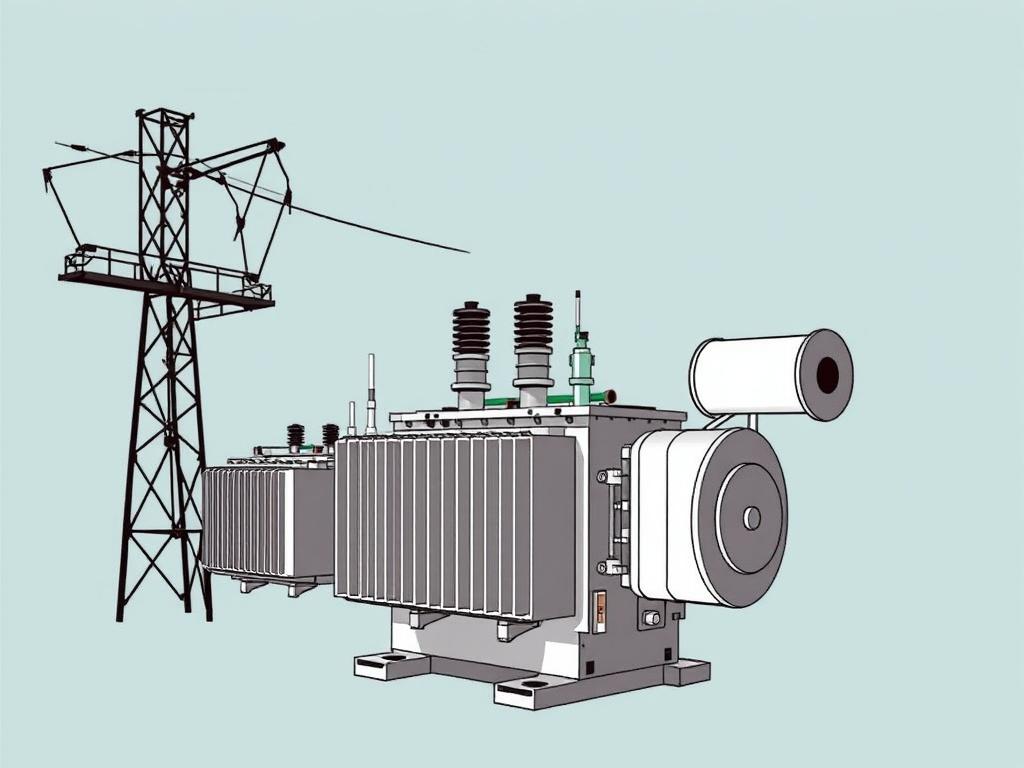

Qu’est-ce qu’un transformateur ?
Un transformateur est un dispositif électrique qui transfère de l’énergie électrique entre deux circuits ou plus par induction électromagnétique. Contrairement à un moteur ou une génératrice, il ne comporte pas de pièces mobiles : l’énergie est transférée par le champ magnétique. La fonction la plus connue est d’élever ou d’abaisser la tension entre l’entrée (primaire) et la sortie (secondaire), tout en conservant, à l’idéal, la puissance apparente (sauf pertes). Les transformateurs sont partout : sur les poteaux électriques, dans les sous-stations, à l’intérieur des appareils électroniques, dans les systèmes audio, et même au cœur des prototypes de réseaux d’énergie de demain.
Principes physiques fondamentaux
Le principe de base repose sur deux lois fondamentales de l’électromagnétisme : la loi de Faraday sur l’induction électromagnétique et la loi d’Ampère (dans sa forme qui relie courant et champ magnétique). Quand un courant alternatif circule dans l’enroulement primaire, il crée un champ magnétique variable dans le noyau ferromagnétique. Ce champ variable induit une force électromotrice (f.é.m.) dans l’enroulement secondaire. La relation essentielle liant tensions et nombre de spires est simple et intuitive : la tension est proportionnelle au nombre de spires.
Induction électromagnétique et loi de Faraday
La loi de Faraday nous dit qu’une variation de flux magnétique à travers une boucle induit une tension dans cette boucle. Dans un transformateur, le flux magnétique est concentré par un noyau en matériau ferromagnétique pour maximiser l’induction entre enroulements. Ainsi, la même variation de flux passe par toutes les spires du primaire et du secondaire, ce qui rend l’appareil efficace pour transférer de l’énergie.
Rapport de transformation et relations électriques
La relation de base, souvent utilisée, est : tension primaire / tension secondaire = nombre de spires primaire / nombre de spires secondaire. De la même façon, le courant s’inverse approximativement selon le rapport de spires (en régime idéal, I_p / I_s = N_s / N_p). Cela signifie qu’un transformateur abaisseur (step-down) réduit la tension mais augmente le courant, tandis qu’un transformateur élévateur (step-up) augmente la tension mais diminue le courant, pour une puissance proche.

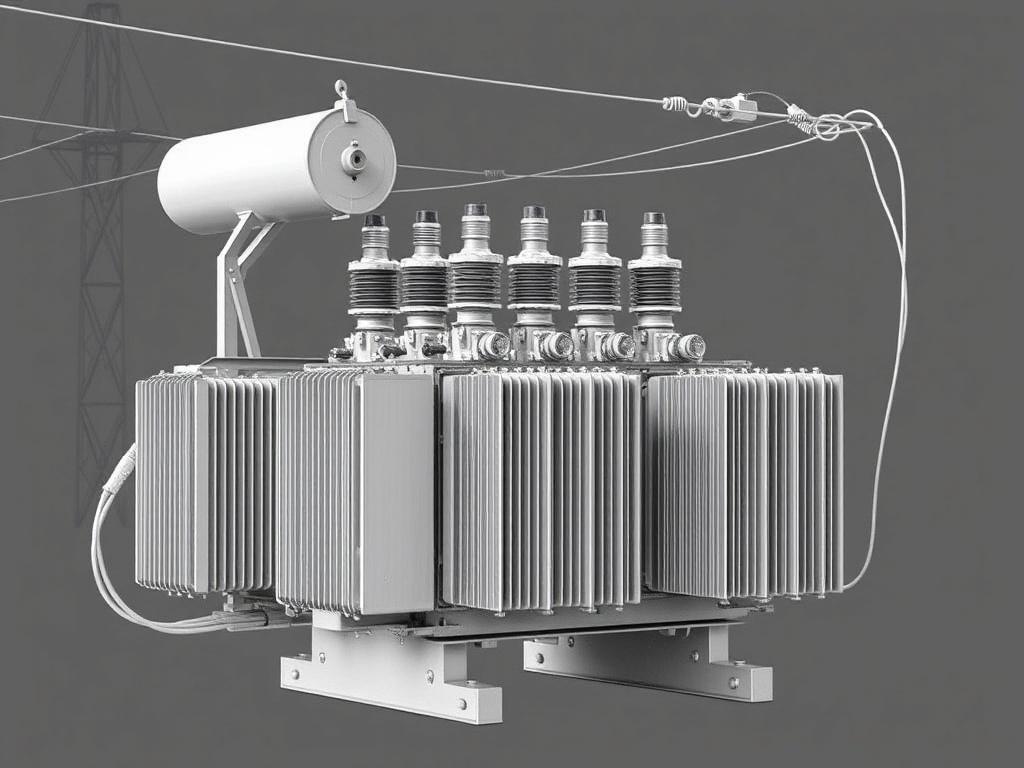

Construction et composants
Un transformateur se compose essentiellement d’un noyau, d’un ou plusieurs enroulements (primaire, secondaire, et parfois enroulements tertiaires), d’une isolation adéquate, d’un boîtier et d’un système de refroidissement si nécessaire. Chaque composant joue un rôle précis pour assurer efficacité, sécurité et durée de vie.
Le noyau
Le noyau concentre et guide le flux magnétique. Il est généralement constitué de tôles de fer ou d’acier au silicium empilées pour réduire les pertes par courants de Foucault (courants de trainée). On trouve aussi des noyaux en ferrite dans les petits transformateurs à haute fréquence, et des noyaux en alliages amorphes pour des transformateurs très économes en pertes.
Les enroulements
Les enroulements sont réalisés en cuivre ou en aluminium, isolés et enroulés autour du noyau ou empilés selon la conception (enroulement concentrique, enroulements superposés…). Le choix du nombre de spires, de la section du conducteur et du type d’isolation dépend de la puissance, de la tension et des contraintes thermiques.

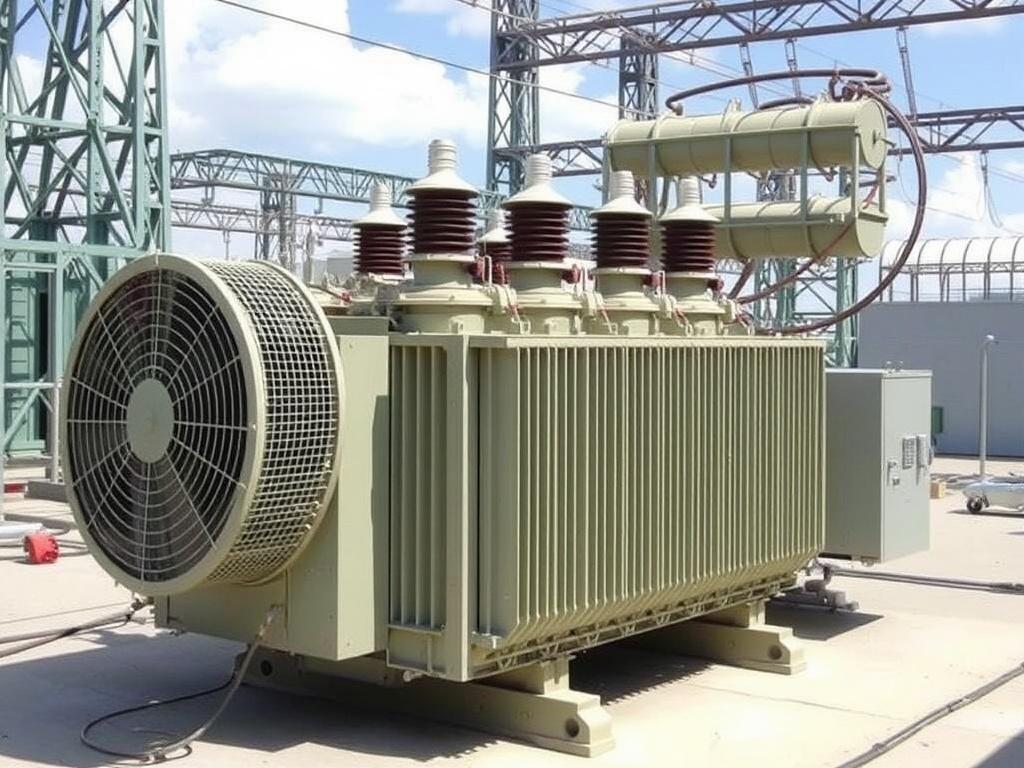

Isolation et refroidissement
L’isolation entre enroulements et entre enroulements et noyau est cruciale pour la sécurité. Les transformateurs de puissance utilisent souvent de l’huile minérale ou synthétique pour l’isolation et le refroidissement, tandis que les petits transformateurs utilisent de l’air ou des résines. Les systèmes de refroidissement (radiateurs, ventilateurs, échangeurs) permettent d’évacuer la chaleur liée aux pertes.

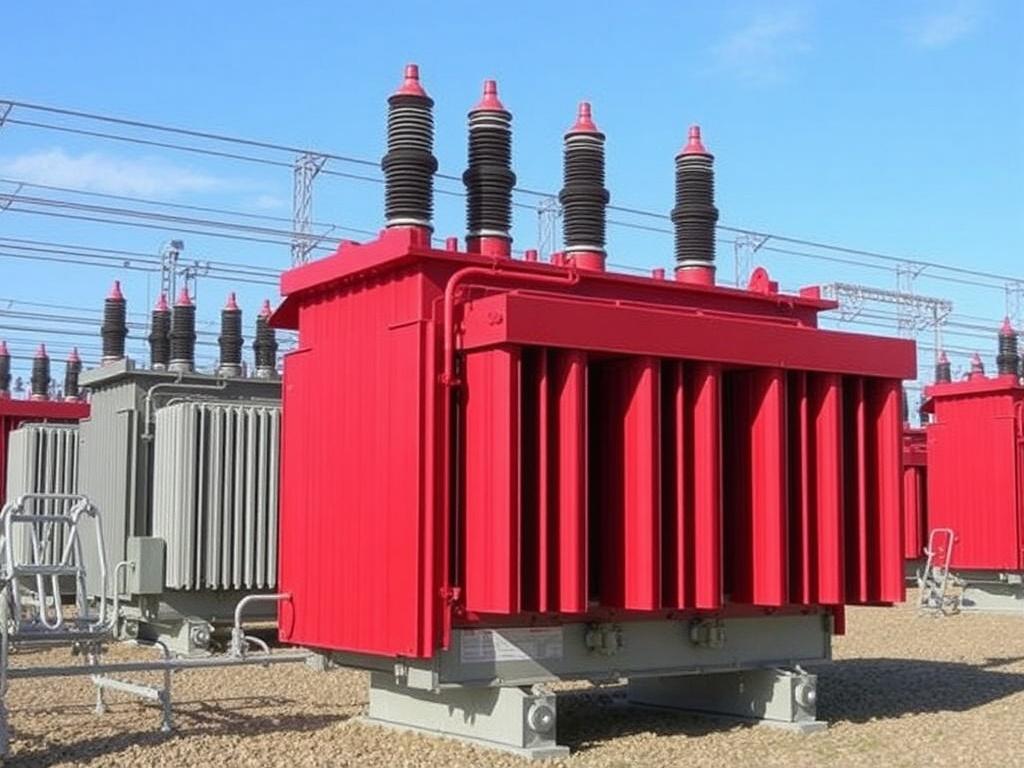

Types de transformateurs et tableau comparatif
Il existe de nombreux types de transformateurs, selon leur usage : transformateurs de puissance, de distribution, d’instrumentation, d’isolement, audio, RF, etc. Voici un tableau synthétique des principaux types, leurs usages, avantages et inconvénients.
| Type | Usage courant | Avantages | Inconvénients |
|---|---|---|---|
| Transfo de puissance (HT) | Postes électriques, transmission | Haute capacité, robuste | Coûteux, lourd, nécessite entretien |
| Transfo de distribution (BT/MT) | Réseau de distribution, urbain | Fiable, facile à installer | Pertes en charge, encombrement |
| Transfo d’isolement | Sécurité, séparation galvanique | Protège contre défauts, filtre parasites | Coût additionnel, pertes |
| Transfo audio | Électronique audio, amplificateurs | Qualité sonore, adaptation d’impédance | Risque de coloration sonore, coût |
| Transfo RF / Ferrite | Alimentation à découpage, HF | Compact, faible perte à haute fréquence | Conception délicate, saturation |
Fonctionnement étape par étape
Pour bien visualiser le processus, suivons le fonctionnement d’un transformateur idéal en plusieurs étapes claires :
- L’alimentation en courant alternatif arrive au primaire et crée un courant alternatif dans l’enroulement.
- Ce courant alternatif génère un champ magnétique variable dans le noyau (flux magnétique).
- Le flux magnétique, guidé par le noyau, traverse le circuit magnétique et coupe les spires du secondaire.
- La variation du flux induit une force électromotrice dans le secondaire (loi de Faraday), générant ainsi une tension.
- Si une charge est connectée au secondaire, un courant circule, produisant une réaction sur le primaire (effet de charge) et ajustant le courant primaire en conséquence.
- L’énergie est transférée du primaire au secondaire via le champ magnétique, en conservant la puissance (hors pertes).
Ces étapes simples montrent pourquoi un noyau et des enroulements bien conçus sont au cœur du rendement et des performances d’un transformateur.
Pertes et rendements
Aucun transformateur n’est parfait : les pertes se décomposent principalement en pertes fer et pertes cuivre. Les pertes fer (ou noyau) proviennent de l’hystérésis magnétique et des courants de Foucault dans le noyau. Les pertes cuivre sont dues à la résistance des enroulements (I²R). À cela s’ajoutent les pertes de dispersion, les pertes diélectriques et les pertes mécaniques (vibrations).
Les transformateurs modernes affichent souvent des rendements très élevés (95–99% selon la taille et la charge), mais l’optimisation consiste à minimiser ces pertes tout en maîtrisant le coût, le poids et le volume.
Mesures pour réduire les pertes
- Utiliser des tôles au silicium ou des noyaux amorphes pour réduire l’hystérésis et les courants de Foucault.
- Augmenter la section des conducteurs ou utiliser des conducteurs en cuivre de meilleure qualité pour diminuer les pertes cuivre.
- Optimiser le design des enroulements pour réduire la longueur de conducteurs et les pertes par effet de peau à haute fréquence.
- Appliquer des traitements de surface et des isolants performants pour limiter les pertes diélectriques.
- Contrôler la température via un refroidissement adapté pour réduire la résistance et prolonger la durée de vie.
Tests et maintenance
Pour garantir fiabilité et sécurité, les transformateurs subissent plusieurs tests lors de la fabrication et durant leur cycle de vie : essai à vide (open-circuit), essai en court-circuit (short-circuit), mesure des enroulements, test d’isolement, mesure des pertes et test de résistance d’isolement. Sur site, la maintenance préventive inclut la surveillance de la température, l’analyse des gaz dissous dans l’huile (pour les transformateurs immergés), le contrôle des connexions et le nettoyage.
Principaux tests
- Essai à vide : mesure de la tension, du courant et des pertes au primaire sans charge.
- Essai en court-circuit : mesure des pertes et de l’impédance à pleine charge simulée.
- Mesure de l’isolement : test Megger pour vérifier la résistance d’isolement entre enroulements et terre.
- Analyse de l’huile (DGA) : détection précoce de défauts internes par l’analyse des gaz dissous.
- Mesure des vibrations et du bruit : indicateurs de problèmes mécaniques ou magnétiques.
Applications des transformateurs
Les applications des transformateurs sont extrêmement variées et touchent presque tous les domaines où l’électricité est utilisée. Ils sont essentiels pour la production, la transmission, la distribution, l’utilisation industrielle et domestique, ainsi que pour les équipements électroniques spécialisés.
- Réseau électrique : élévation et abaissement des tensions pour le transport et la distribution d’énergie sur de longues distances.
- Distribution locale : transformateurs de distribution sur poteaux et en cabine pour fournir la tension domestique.
- Industrie : maintien de tensions stables, isolation, adaptation d’impédance pour gros moteurs et fours.
- Électronique : alimentations à découpage, transformateurs d’isolation pour sécurité, transformateurs audio pour adaptation d’impédance.
- Transports : systèmes ferroviaires et tramways utilisent des transformateurs spécifiques pour l’alimentation.
- Réseaux de télécommunications et RF : transformateurs d’adaptation et d’équilibrage dans les amplificateurs et antennes.
- Énergies renouvelables : transformateurs pour injecter l’énergie produite par éoliennes et panneaux solaires dans le réseau.
Exemples concrets
Un transformateur dans une sous-station élève la tension générée par la centrale pour la transmission (par exemple 20 kV → 400 kV), puis des transformateurs en aval la réduisent à des niveaux utilisables (400 kV → 20 kV → 400 V). Dans un amplificateur audio, un transformateur peut adapter l’impédance du haut-parleur pour optimiser le transfert d’énergie et préserver la qualité sonore.
Tableau : caractéristiques typiques selon l’usage
| Usage | Tensions typiques | Puissance | Refroidissement |
|---|---|---|---|
| Transformateur de puissance | 66 kV – 800 kV | Des MVA à plusieurs centaines MVA | Huile + radiateurs / échangeur |
| Transformateur de distribution | 11 kV – 33 kV → 400/230 V | Quelques kVA à quelques MVA | Huile ou sec ventilé |
| Transformateur d’isolement | 230 V → 230 V | quelques VA à kVA | Air ou encapsulé |
| Transformateur audio | Signaux audio faibles | milliwatts à centaines watts | Air / encapsulé |
Sécurité, normes et bonnes pratiques
La sécurité autour des transformateurs est primordiale. Les normes internationales et nationales (IEC, IEEE, NF, etc.) définissent les règles de conception, d’essai, d’installation et d’exploitation. Quelques bonnes pratiques : respecter les distances d’isolement, prévoir une protection contre les surintensités, assurer une mise à la terre correcte, surveiller la température et la qualité de l’huile, et installer des dispositifs de déconnexion et d’alarme.
Risques associés
- Choc électrique en cas d’isolement défectueux.
- Incendie lié à une surchauffe ou une fuite d’huile inflammable.
- Explosion pour des défauts internes importants (dans les transformateurs immergés en huile).
- Risques environnementaux en cas de fuite d’huile (pollution).
Innovations et tendances
Le monde des transformateurs n’est pas figé : il évolue avec de nouvelles technologies et exigences. Parmi les tendances actuelles :
- Noyaux amorphes et matériaux à faibles pertes pour améliorer l’efficacité et réduire la consommation d’énergie.
- Transformateurs secs améliorés pour réduire les risques d’incendie dans les zones urbaines.
- Transformateurs numériques et capteurs IoT intégrés pour la maintenance prédictive et la surveillance en temps réel.
- Transformateurs statiques ou «solid-state transformers» (SST) : utilisent l’électronique de puissance pour fournir des fonctions additionnelles (contrôle de flux, conversion de fréquence, meilleure compatibilité avec les réseaux intelligents).
- Conception optimisée pour la compatibilité avec les énergies renouvelables et les réseaux distribués.
Ces innovations visent à rendre les réseaux électriques plus efficaces, plus résilients et mieux adaptés aux besoins futurs.
FAQ : Questions fréquentes
Un transformateur change-t-il la puissance électrique ?
En théorie, un transformateur idéal ne change pas la puissance active (P) : il convertit la puissance d’un niveau de tension/courant à un autre avec conservation (Pp ≈ Ps). En pratique, des pertes (pertes fer et pertes cuivre) réduisent légèrement la puissance transmise.
Peut-on utiliser un transformateur pour convertir courant continu (DC) ?
Non. Un transformateur fonctionne avec un champ magnétique variable : il nécessite une tension alternative (AC). Le courant continu ne crée pas de variation de flux et n’induit pas de tension dans le secondaire. Pour «transformer» du DC en DC, on utilise des convertisseurs électroniques.
Comment choisir un transformateur pour un projet ?
Il faut définir la tension primaire, la tension secondaire, la puissance demandée, le type d’usage (isolement, distribution, audio), les conditions environnementales (température, humidité), et les normes applicables. Ensuite on choisit le type (sec, à huile, amorphe), le refroidissement et les protections adéquates.
Quelle est la durée de vie d’un transformateur ?
Avec une maintenance régulière, un transformateur de puissance peut durer plusieurs dizaines d’années (30–40 ans ou plus). La durée dépend de la charge, de la qualité de l’huile, des cycles thermiques et de l’environnement.
Ressources pour aller plus loin
Si vous souhaitez approfondir, je recommande des manuels d’électrotechnique, des normes (IEC, IEEE), des cours en ligne sur l’électromagnétisme et des documents techniques des fabricants. Les visites de postes électriques et le montage/démontage de petits transformateurs en laboratoire sont d’excellents compléments pratiques.
Conclusion
Les transformateurs sont des pièces maîtresses de notre infrastructure énergétique : grâce à eux, nous pouvons transporter l’électricité sur de longues distances, la rendre sûre et adaptée à chaque usage, et optimiser la consommation d’énergie. Comprendre leur principe de fonctionnement — induction magnétique, rapport de spires, noyau, enroulements — ainsi que leurs pertes, leurs méthodes de test, leurs règles de sécurité et leurs applications permet d’apprécier l’ingéniosité derrière un composant sans lequel la société moderne ne fonctionnerait pas de la même manière. Les avancées technologiques, des matériaux amorphes aux transformateurs numériques, montrent que le domaine continue d’évoluer pour répondre aux défis énergétiques et environnementaux de demain, tout en restant ancré dans des principes physiques simples mais puissants.
